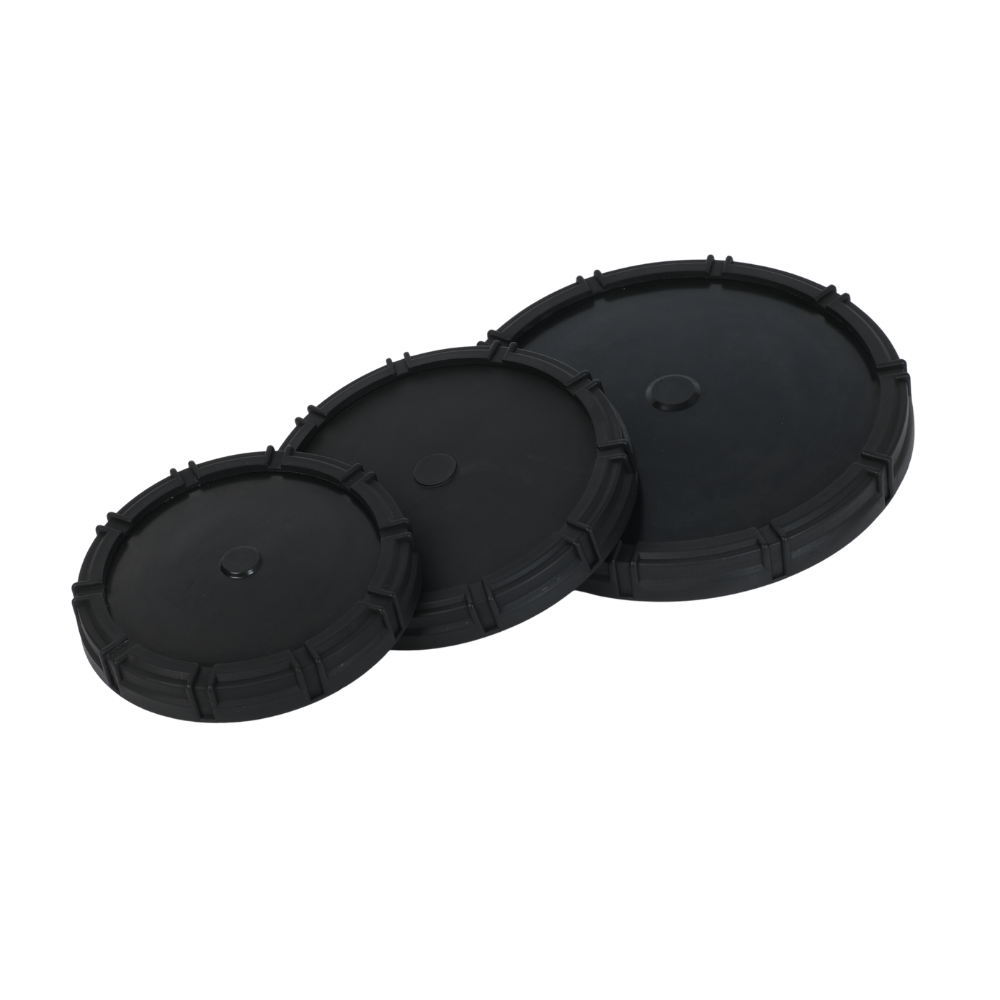

盘式橡胶膜微孔曝气器
1、规格型号:HQD-215/270/340
2、支撑盘材质:增强PP

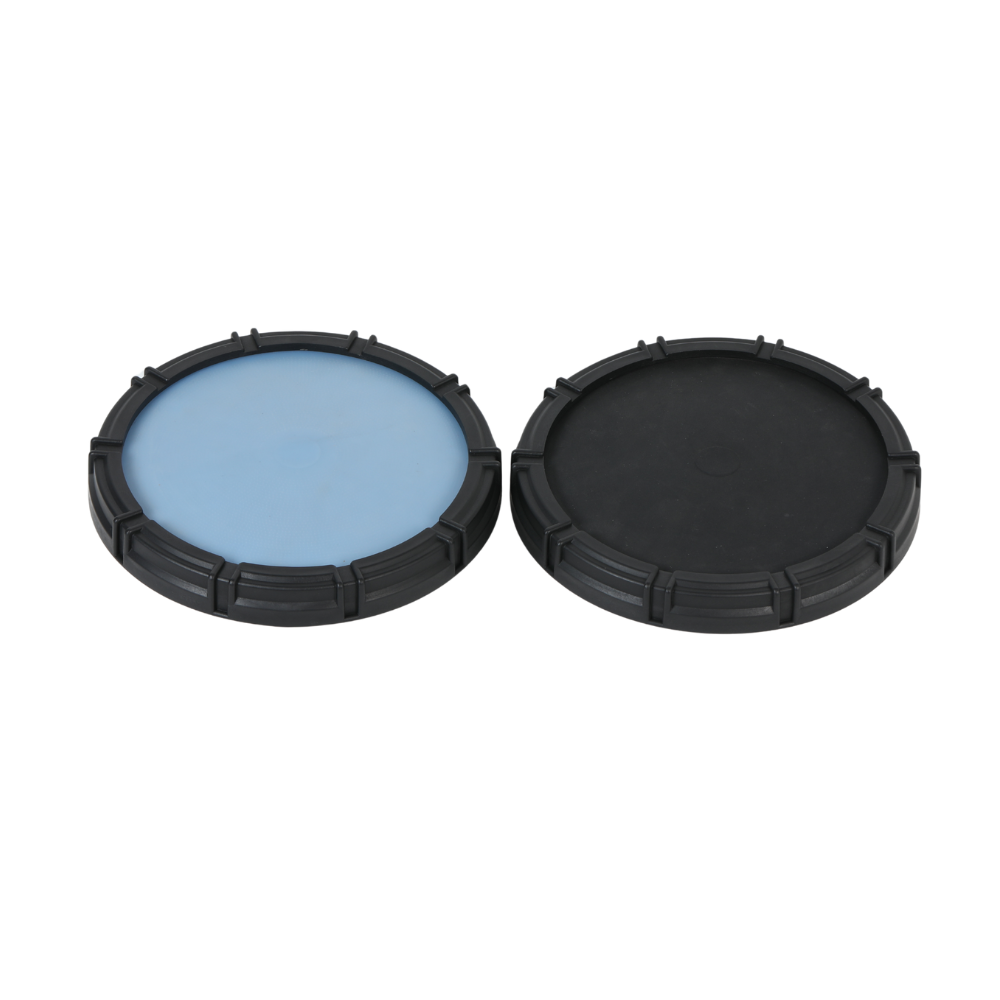

膜片材质:EPDM/硅橡胶
3、接口:3/4外螺纹
产品参数
型号 | 单位 | HQD-215(7”) | HQD-270(9”) | HQD-330(12”) |
服务面积 | ㎡/米 | 0.125-0.5 | 0.1875-0.75 | 0.325-1.3 |
标准通气量 | m³/h | 1.5-2.5 | 2.5-4 | 4-6 |
通气量范围 | m³/h | 1-5 | 1.5-7 | 2.5-10 |
氧利用率 | % | 27-38 | 27-38 | 27-38 |
阻力损失 | pa | 2000-4500 | 2000-4300 | 2000-4200 |
理论动力效率 | KgO2/Kw.h | >7.0 | >7.0 | >7.0 |
充氧能力 | KgO2/h | 0.15-0.35 | 0.3-0.5 | 0.4-0.6 |
温度 | ℃ | 0-80 | 0-80 | 0-80 |
单个膜片孔数量 | Mm | 约4400 | 约6600 | 约11440 |
孔缝尺寸 | Mm | 1 | 1 | 1 |
气泡直径 | Mm | 1-2 | 1-2 | 1-2 |
寿命 | 设计使用寿命市政污水3-5年 |
产品优势

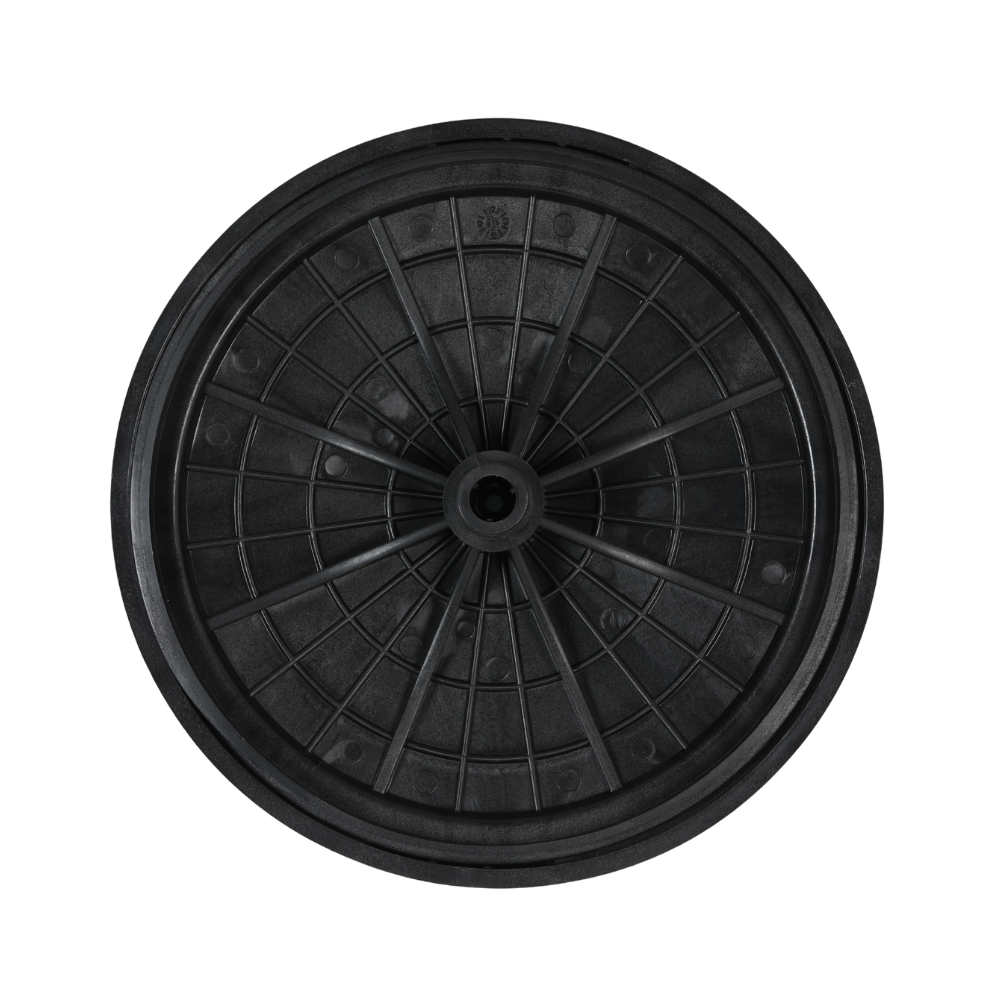

1、曝气盘压盖设计有一个沿端部向下的突出物,突出物的下侧和支撑线圈的凹槽内有几根杆。隔膜线直径加厚至10mm。产品装配完成后,将压盖抬起,将隔膜牢固固定在支撑盘的凹槽中,并将筋条卡在内部橡胶隔膜中,以牢固地密封和抓住隔膜,防止隔膜脱落。
2、圆盘曝气器螺纹根部强化处理,防止螺纹断裂风道结构的优化设计和气孔面积的扩大,以及拐角倒角设计,降低了产品在工作状态下的阻力损失。

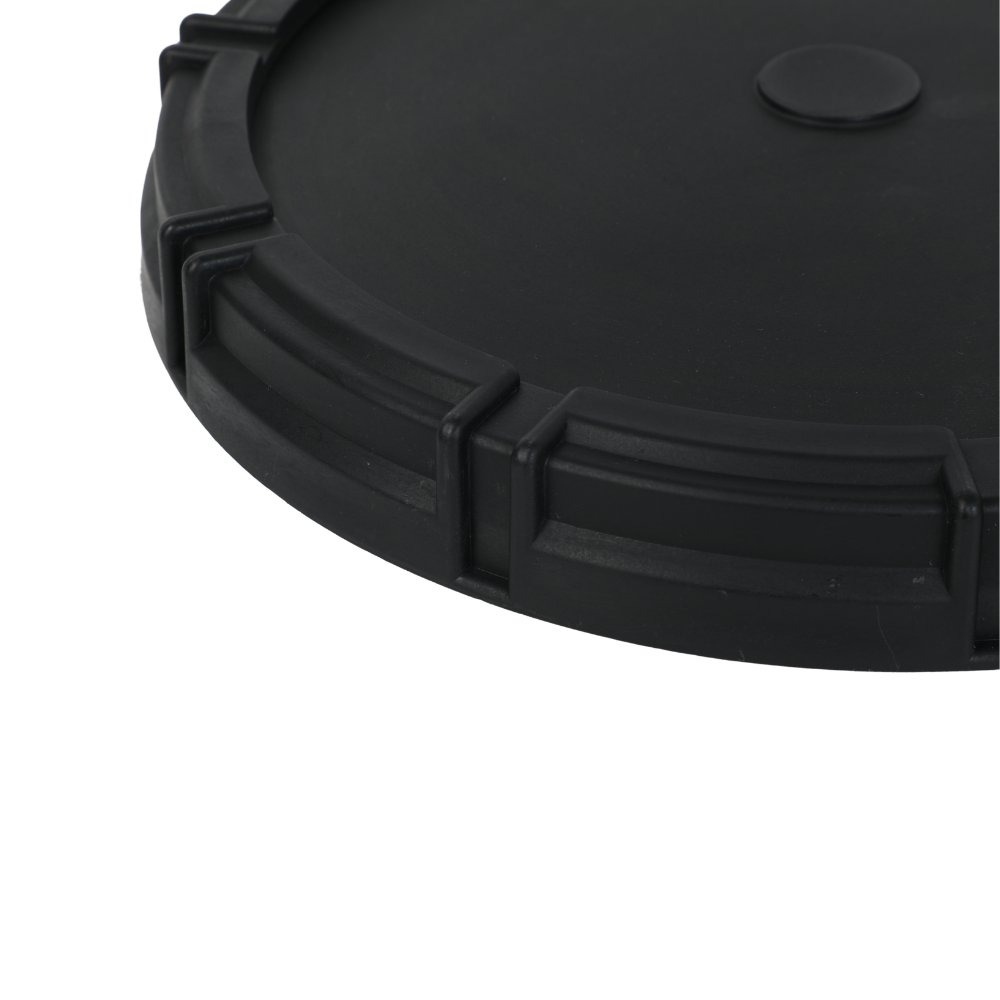

3、曝气器压盖外罩周围有“L”形抓杆,在曝气器工作条件下,可防止由于膜片的膨胀压力长期导致塑料压盖蠕变而导致隔膜脱落。
4、风道结构的优化设计和气孔面积的扩大,以及拐角倒角设计,降低了产品在工作状态下的阻力损失。
